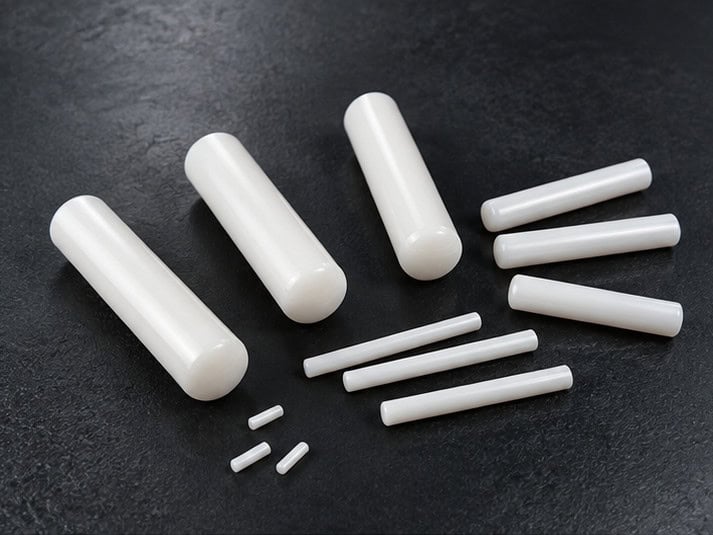

Zylinderstifte DIN 6325 (ISO 8734)

Material:

ZRO2 (ZrO₂ + Y-PSZ Zirconiumoxid)

Verfügbare Standardgrößen in mm

Ø/Länge	0,8	1	1,5	2	2,5	3	4	5	6	8	10	12
4	X	X	X	-	-	-	-	-	-	-	-	-
5	X	X	X	-	-	-	-	-	-	-	-	-
6	X	X	X	X	X	-	-	-	-	-	-	-
8	X	X	X	X	X	X	-	-	-	-	-	-
10	-	X	X	X	X	X	X	-	-	-	-	-
12	-	-	X	X	X	X	X	X	-	-	-	-
14	-	-	X	X	X	X	X	X	X	-	-	-
16	-	-	X	X	X	X	X	X	X	-	-	-
18	-	-	-	X	X	X	X	X	X	X	-	-
20	-	-	-	X	X	X	X	X	X	X	-	-
24	-	-	-	-	X	X	X	X	X	X	X	-
28	-	-	-	-	-	X	X	X	X	X	X	X
32	-	-	-	-	-	X	X	X	X	X	X	X
36	-	-	-	-	-	-	X	X	X	X	X	X
40	-	-	-	-	-	-	X	X	X	X	X	X
45	-	-	-	-	-	-	-	X	X	X	X	X
50	-	-	-	-	-	-	-	X	X	X	X	X
55	-	-	-	-	-	-	-	-	X	X	X	X
60	-	-	-	-	-	-	-	-	X	X	X	X
70	-	-	-	-	-	-	-	-	-	X	X	X
80	-	-	-	-	-	-	-	-	-	X	X	X
90	-	-	-	-	-	-	-	-	-	-	X	X
100	-	-	-	-	-	-	-	-	-	-	X	X

d	0,8	1	1,5	2	2,5	3	4	5	6	8	10	12
l2	0,4	0,4	0,5	0,6	0,7	0,8	1	1,2	1,5	1,8	2	2,5
r	0,8	1	1,6	2	2,5	3	4	5	6	8	10	12
z1	0,12	0,15	0,23	0,3	0,4	0,45	0,6	0,75	0,9	1,2	1,5	1,8
z2	0,06	0,08	0,12	0,18	0,25	0,3	0,4	0,5	0,6	0,8	1	1,3

Lieferbare Zylinderstifte im Detail

Ø 0.8 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
4	12 72 53	100	1,49 €
5	12 72 54	100	1,49 €
6	12 72 55	100	1,49 €
8	12 72 56	100	1,49 €

Ø 1,5 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
4	12 72 62	100	1,49 €
5	12 17 86	100	1,49 €
6	12 21 52	100	1,49 €
8	12 21 53	100	1,49 €
10	12 72 65	100	1,49 €
12	12 72 66	100	1,99 €
14	12 72 67	100	1,99 €
16	12 72 68	100	1,99 €

Ø 2,5 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
6	12 72 74	100	1,49 €
8	12 72 75	100	1,49 €
10	12 72 76	100	1,49 €
12	12 72 77	100	1,49 €
14	12 72 78	100	1,49 €
16	12 72 79	100	1,99 €
18	12 72 80	100	1,99 €
20	12 72 81	100	1,99 €
24	12 72 82	100	1,99 €

Ø 4,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
10	12 17 96	100	1,49 €
12	12 17 97	100	1,49 €
14	12 72 87	100	1,49 €
16	12 17 98	100	1,99 €
18	12 17 99	100	1,99 €
20	12 18 00	100	1,99 €
24	12 66 43	100	2,49 €
28	12 18 01	100	2,49 €
32	12 18 02	100	2,49 €
36	12 72 90	100	2,49 €
40	12 72 91	100	2,49 €

Ø 6,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
14	12 18 10	50	2,99 €
16	12 73 00	50	2,99 €
18	12 18 11	50	2,99 €
20	12 18 12	50	2,99 €
24	12 18 13	50	2,99 €
28	12 18 14	50	2,99 €
32	12 18 15	50	2,99 €
36	12 18 16	50	2,99 €
40	12 18 17	50	3,49 €
45	12 73 02	50	3,49 €
50	12 18 18	50	3,49 €
55	12 73 03	50	3,49 €
60	12 18 19	50	3,49 €

Ø 10,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
24	12 18 26	50	3,99 €
28	12 73 12	50	3,99 €
32	12 18 27	50	4,99 €
36	12 73 13	50	4,99 €
40	12 16 09	50	4,99 €
45	12 73 14	30	5,99 €
50	12 16 10	30	5,99 €
55	12 73 15	30	6,99 €
60	12 73 16	30	6,99 €
70	12 18 30	30	7,99 €
80	12 73 18	25	8,99 €
90	12 18 31	25	9,99 €
100	12 73 20	25	10,99 €

Ø 1,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
4	12 72 57	100	1,49 €
5	12 72 58	100	1,49 €
6	12 72 59	100	1,49 €
8	12 72 60	100	1,49 €
10	12 72 61	100	1,49 €

Ø 2,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
6	12 17 87	100	1,49 €
8	12 23 54	100	1,49 €
10	12 17 88	100	1,49 €
12	12 17 89	100	1,49 €
14	12 17 90	100	1,49 €
16	12 72 71	100	1,99 €
18	12 72 72	100	1,99 €
20	12 72 73	100	1,99 €

Ø 3,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
8	12 72 83	100	1,49 €
10	12 17 92	100	1,49 €
12	12 17 93	100	1,49 €
14	12 17 94	100	1,49 €
16	12 72 84	100	1,99 €
18	12 19 82	100	1,99 €
20	12 17 95	100	1,99 €
24	12 72 86	100	1,99 €
28	12 16 07	100	2,49 €
32	12 25 83	100	2,49 €

Ø 5,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
12	12 36 09	50	2,49 €
14	12 72 93	50	2,49 €
16	12 18 03	50	2,49 €
18	12 18 04	50	2,49 €
20	12 18 05	50	2,49 €
24	12 18 06	50	2,49 €
28	12 18 07	50	2,99 €
32	12 18 08	50	2,99 €
36	12 18 09	50	2,99 €
40	12 27 76	50	3,49 €
45	12 72 98	50	3,49 €
50	12 72 99	50	3,49 €

Ø 8,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
18	12 18 20	50	3,49 €
20	12 18 21	50	3,49 €
24	12 18 22	50	3,49 €
28	12 73 05	50	3,49 €
32	12 16 08	50	3,99 €
36	12 73 06	50	3,99 €
40	12 18 23	50	3,99 €
45	12 73 07	50	3,99 €
50	12 18 24	50	3,99 €
55	12 73 08	30	4,99 €
60	12 18 25	30	4,99 €
70	12 22 21	30	5,99 €
80	12 73 11	30	5,99 €

Ø 12,0 mm

l mm	Artikel-Nr.	VPE/St.	Stückpreis
28	12 18 32	25	5,99 €
32	12 73 22	25	6,99 €
36	12 73 23	25	6,99 €
40	12 25 62	25	7,99 €
45	12 73 24	25	7,99 €
50	12 73 25	25	8,99 €
55	12 73 26	25	9,99 €
60	12 18 33	25	9,99 €
70	12 73 27	25	10,99 €
80	12 73 28	25	11,99 €
90	12 73 29	25	13,99 €
100	12 73 30	25	15,99 €

Staffelpreise

Selbstverständlich bieten wir Ihnen bei größeren Bestellmengen attraktive Mengenstaffeln an.

Fertigung von Sonderformen, Sondermaßen, anderen Toleranzfeldern und alternativen Geometrien auf Anfrage möglich.
